Pack de conduit isolé diamètre 150 mm.
Ensemble de tuyaux et accessoires en conduit isolé double paroi inox de diamètre 150 mm intérieur et 200 mm extérieur vous permettant de créer un conduit d’évacuation des fumées extérieur.
Cet ensemble de tuyaux est disponible en différents diamètres et est configurable selon vos besoins.
Pack de conduit isolé diamètre 150 mm
Le kit de tuyau en double paroi isolé de diamètre 150 mm intérieur est constitué de :
- 1 raccord simple double paroi.
- 1 longueur droite de 50cm.
- 1 Té à 90°.
- 1 bouchon de condensation.
- 3 longueurs droites de 100cm.

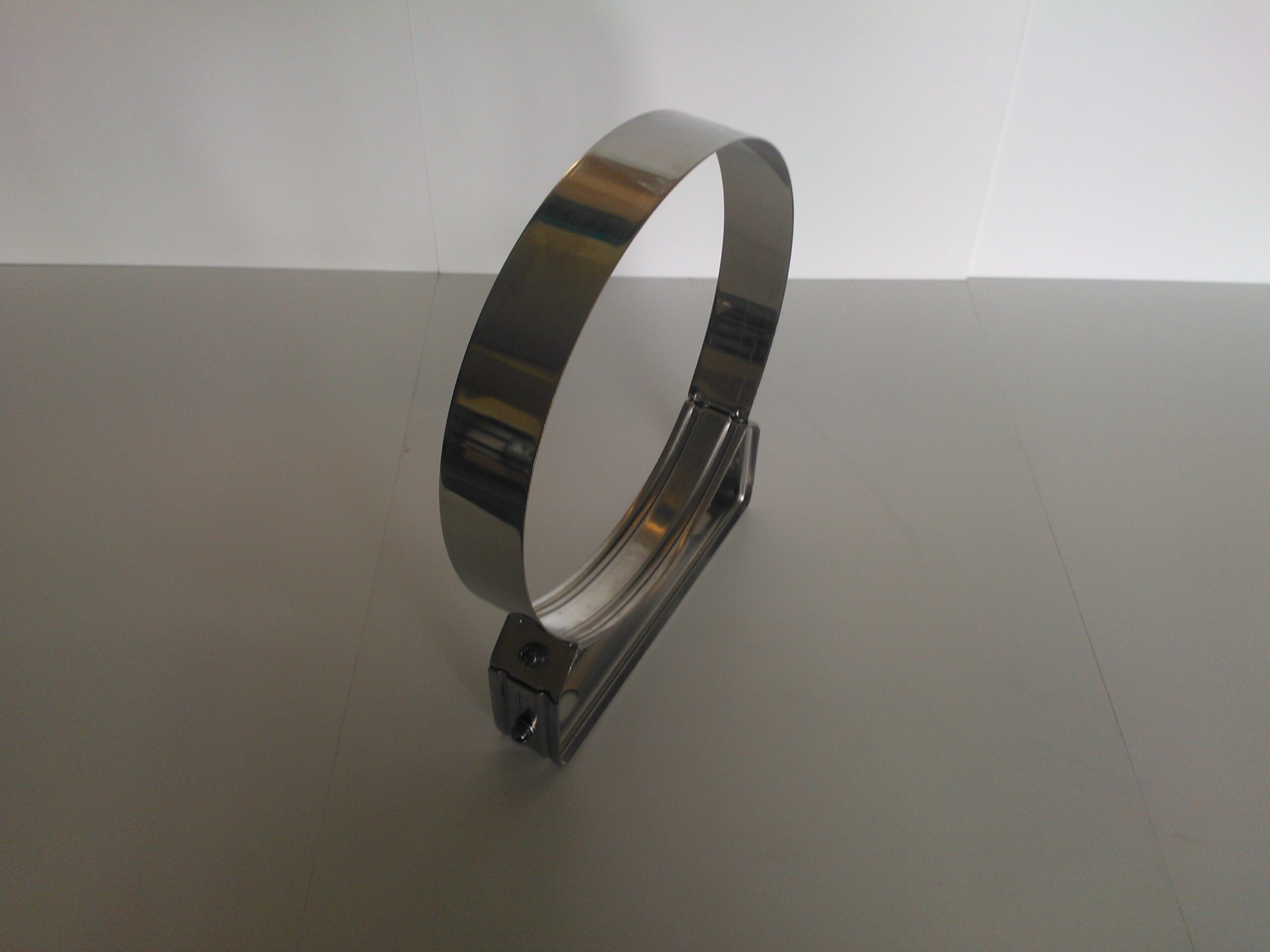

- 2 colliers de fixation murale.
- 1 chapeau chinois.
Tous les tuyaux inclus sont représentés sur le schéma joint. Vous pouvez bien sur adapter le conduit selon vos besoins. En cas de besoin vous pouvez nous joindre un schéma avec les dimensions exactes de votre conduit à créer afin que nous puissions vous calculer les fournitures utiles à l’installation de celui-ci.
Tous nos tuyaux en double paroi respectent les normes les plus strictes en matière de sécurité.
| Typologie du matériel | Paroi interne en acier Inox AISI 316L (1.4404) épaisseur 0,5 mm. Paroi externe en acier Inox AISI 304BA (1.4301) épaisseur 0,6 mm. Pour finition externe vernie selon teinte RAL majoration 30%. Matériel isolant à haute densité épaisseur 25 mm du diamètre 80 au diamètre 300. Matériel isolant à haute densité épaisseur 50 mm du diamètre 350 au diamètre 500 |
| Système de jonction | Fixation de tube fournie de série |
| Système de soudure | Longitudinale continue au TIG |
| Désignation du produit | T160-P1-W-V2-L50050-050 du diamètre 80 au diamètre 200 avec garniture Cert. Nº 0407-CPD-049 (IG-124-2005)/4 T450-N1-D-V2-L50050-G70 tous les diamètres sans garniture Cert. Nº 0407-CPD-049 (IG-124-2005)/ |
| Champ d’application | Evacuation des fumées condensées ou sèches pour fonctionnement en pression positive ou négative. |
| Température de fonctionnement | 450º C en pression négative 160º C en pression positive |
| Combustible Admissible | Solide avec fonctionnement à sec; liquide et gaz avec fonctionnement humide et sec. |
