Système étage plafond rampant pour conduit Double Paroi Isolé ø180mm

Système étage plafond rampant pour conduit Double Paroi Isolé ø180mm.

Kit Conduit Cheminée Etage Plafond Rampant ø180 – Il s’agit d’un kit disposant de plusieurs éléments indispensables pour votre conduit de cheminée. Ce kit destiné aux plafonds horizontaux comprend une Coquille H850, un Bouclier Thermique ainsi que 4 grilles de ventilation de 185cm2 chacune. Ces produits de qualité ont été testés en condition feu de cheminée à 1000°C pendant 30 min.

Ce Système étage plafond rampant pour conduit Double Paroi Isolé ø180mm est un kit comprenant une coquille de 850mm de hauteur, un bouclier thermique et 4 grilles de ventilation de 185cm2 chacune. Il s’agit de produits d’une qualité professionnelle, testés en condition feu de cheminée à 1000°C pendant 30 minutes. Ce système assure l’étanchéité et le raccord de votre conduit à votre sortie de toit au niveau du plafond rampant de votre étage.

Instructions de montage: Pour garantir une installation sécurisée, il est important de monter l’ensemble des éléments fournis dans le système isolé.

1 – Prévoir un matériau combustible, classé M0 ou A2-s1, d0 au niveau du plafond et des 4 cloisons du coffrage.
2 – Prévoir une réservation au niveau du plafond, suivant le diamètre extérieur de la coquille.

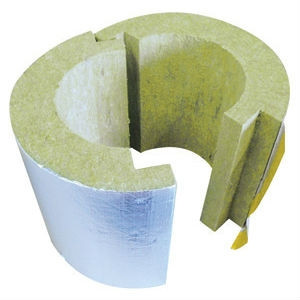

3 – Installer la coquille autour du conduit, à l’aide de la languette autocollante.

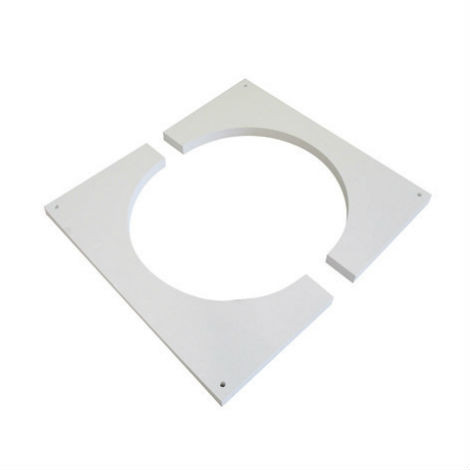

4 – Mettre en place le bouclier thermique, par 4 vis dans chaque coin, il protégera le haut de votre coffrage.

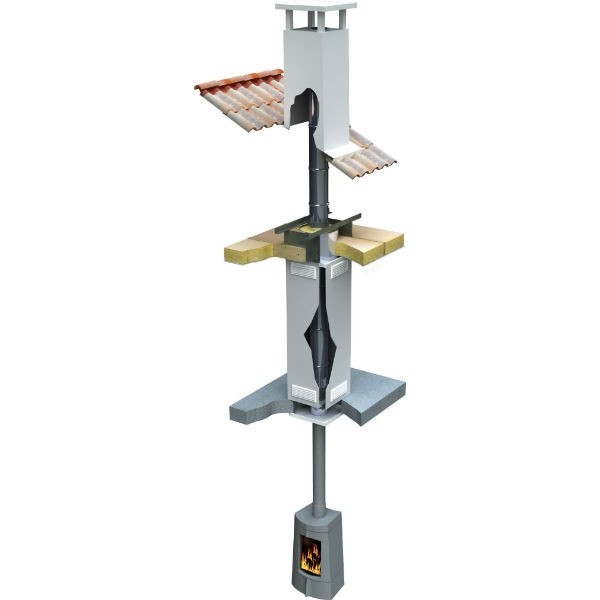

4 – Coffrer le conduit de fumée sur toute sa hauteur.
6 – Mettre 2 grilles en haut du coffrage, juste sous le bouclier thermique, et 2 grilles en partie basse.
